Забруднена вода і хімія: роль фільтрів у системі обприскування і типові помилки

Засмічена форсунка в розпал обробки — один із найприкріших сценаріїв у польовій практиці. Машина рухається полем, механізатор не помічає, що одна або кілька форсунок перестали розпилювати, і в результаті частина поля залишається необробленою. Препарат витрачено, паливо спалено, а захист рослин на тих смугах — нульовий. Повторна обробка потребує часу і додаткових витрат, і не завжди її вдається провести в оптимальне агрономічне вікно.

Причиною в переважній більшості випадків є недостатня або неправильно організована фільтрація робочого розчину. Вода зі ставків, балок і навіть зі свердловин містить механічні домішки: пісок, глинисті частинки, водорості, залишки гуми від старих шлангів. Деякі препарати при змішуванні утворюють пластівці або кристали, які не розчиняються повністю. Все це осідає у форсунках, забиває сітки індивідуальних фільтрів і поступово виводить систему з ладу.

Правильно побудована система фільтрації вирішує цю проблему на декількох рівнях — від заправки бака до самої форсунки. У цій статті ми розберемо кожен рівень, пояснимо, як читати меш-число і навіщо воно важливе, та вкажемо на найпоширеніші помилки, які зводять нанівець навіть якісні фільтри.

Звідки береться бруд у системі обприскування

Перш ніж говорити про фільтри, варто розібратися з джерелами забруднення. Їх більше, ніж здається на перший погляд.

Вода — перше і найочевидніше джерело. Вода зі ставка або відкритого каналу містить суспензію мінеральних частинок, органічні залишки, водорості і мікроорганізми. Вода зі свердловини може містити залізо, марганець і кальцієві відкладення, що осідають на внутрішніх поверхнях трубопроводів і утворюють наліт. Навіть водопровідна вода з підвищеною жорсткістю дає осад при змішуванні з деякими препаратами.

Самі препарати — друге джерело. Змочувальні порошки і суспензійні концентрати містять тверді частинки, які не розчиняються повністю, особливо при неправильному розчиненні або при низькій температурі. При змішуванні декількох препаратів можливі хімічні реакції з утворенням нерозчинних сполук — пластівців або желеподібного осаду, який забиває фільтри і форсунки значно швидше, ніж звичайний пісок.

Сам обприскувач — третє джерело. Зношені гумові шланги руйнуються зсередини і дають гумову стружку. Іржа з металевих баків або трубопроводів, залишки попередніх препаратів, що кристалізувалися на стінках — все це постійно надходить у потік рідини і рано чи пізно досягає форсунок, якщо на шляху немає достатнього числа фільтраційних рубежів.

Що таке меш-число і як його читати

Меш (Mesh, M) — це кількість отворів на один лінійний дюйм (25,4 мм) фільтрувальної сітки. Чим більше число меш — тим дрібніші отвори і тим дрібніші частинки затримує фільтр. І навпаки: низьке меш-число означає великі отвори і грубе очищення.

Приклади для розуміння масштабу: сітка 20 меш має отвори приблизно 850 мікрометрів (0,85 мм) — це груба заливна сітка. Сітка 50 меш — отвори 300 мкм, стандарт для всмоктувальних фільтрів. Сітка 80 меш — 180 мкм, типовий лінійний фільтр перед штангою. Сітка 100 меш — 150 мкм, фільтр перед розподільником. Сітка 200 меш — 74 мкм, дрібний фільтр на індивідуальних форсункотримачах.

Ключове правило: розмір отворів фільтра повинен бути меншим, ніж розмір отвору форсунки. Якщо форсунка має отвір 200 мікрометрів, а фільтр перед нею пропускає частинки до 300 мкм — фільтр не захищає форсунку. Виробники форсунок зазвичай вказують рекомендований розмір сітки фільтра у специфікації до кожної моделі форсунки — ця рекомендація є обов'язковою до виконання.

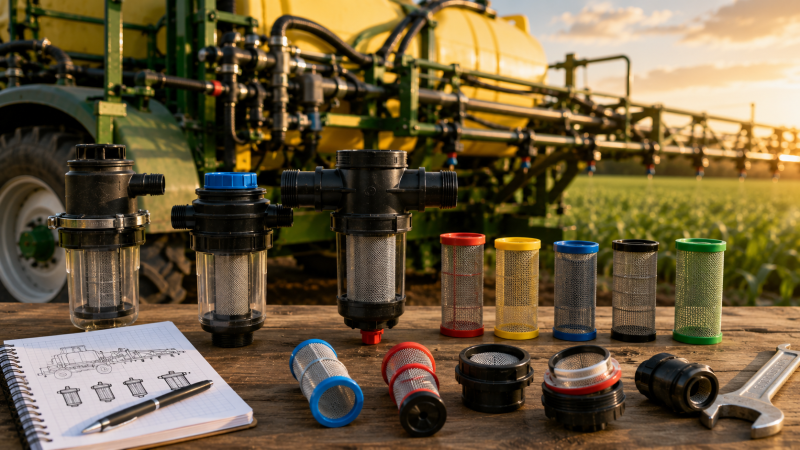

Рівні фільтрації: від бака до форсунки

Рівень 1. Заливний фільтр

Заливний фільтр розташований у горловині бака і затримує найбільші включення при заправці: шматки рослин, комах, великі механічні частинки. Типове меш-число — 16–20, розмір отвору 0,8–1,2 мм. Це не тонке очищення, а груба захисна сітка, яка не дозволяє потрапити в бак явному сміттю.

Заливний фільтр часто знімають при заправці, щоб прискорити процес — і це одна з найпоширеніших помилок. Без заливного фільтра в бак потрапляють частинки, які потім послідовно забивають усі наступні рівні фільтрації і значно скорочують їхній ресурс між очищеннями. Правило просте: заливний фільтр знімати не можна, навіть якщо через нього заправка йде повільніше.

Рівень 2. Всмоктувальний фільтр

Всмоктувальний фільтр встановлений на лінії між баком і насосом. Його головне завдання — захистити насос від механічних пошкоджень. Пісок і тверді частинки, що потрапили через заливний фільтр або утворилися всередині бака, можуть пошкодити клапани і мембрани насоса — найдорожчого вузла системи.

Типове меш-число всмоктувального фільтра — 50 меш (300 мкм). Важлива конструктивна особливість: всмоктувальний фільтр повинен мати достатньо велику площу фільтруючої поверхні, щоб не обмежувати потік рідини до насоса. Занадто дрібна сітка або засмічений фільтр на всмоктуванні призводять до кавітації — явища, при якому в рідині утворюються і схлопуються бульбашки пари, що руйнують клапани і мембрану насоса за лічені години роботи.

Ознака засміченого всмоктувального фільтра — нестабільний тиск при постійних оборотах насоса, характерний пульсуючий звук з боку насоса. При першій ознаці кавітації потрібно негайно зупинити роботу і перевірити всмоктувальний фільтр.

Рівень 3. Лінійний фільтр після насоса

Лінійний фільтр встановлюється на нагнітальній лінії після насоса і перед розподільником секцій штанги. Він затримує частинки, що пройшли через всмоктувальний фільтр, а також продукти зносу самого насоса — гумову крихту від мембран і клапанів.

Типове меш-число лінійного фільтра — 80–100 меш (150–180 мкм). Цей фільтр часто оснащують прозорим корпусом або мірним склом, що дозволяє візуально контролювати його стан прямо з кабіни або під час обходу машини. Деякі конструкції мають самоочисний механізм — поворотну рукоятку, яка зчищає осад з сітки без зупинки і розбирання фільтра.

Лінійний фільтр рекомендується перевіряти і очищати не рідше одного разу на кожні 8–10 годин роботи або при кожній заправці бака. При роботі із суспензійними концентратами або при забрудненій воді — частіше.

Рівень 4. Індивідуальні фільтри на форсункотримачах

Індивідуальні фільтри — останній і найтонший рубіж очищення безпосередньо перед форсункою. Вони встановлюються в кожному форсункотримачі і затримують найдрібніші частинки, що пройшли через всі попередні рівні.

Меш-число індивідуального фільтра залежить від розміру отвору форсунки і вказується виробником форсунки. Для стандартних форсунок з отвором 0,3–0,4 мм типовий індивідуальний фільтр має меш-число 100–200. Фільтри для дуже дрібних форсунок можуть мати меш-число 200–325 (74–44 мкм).

Індивідуальні фільтри зношуються і деформуються швидше за інші — вони знаходяться в зоні найвищого гідравлічного навантаження і контактують з найбільш концентрованим розчином препарату. Їх замінюють щосезону або при будь-яких ознаках деформації сітки.

Як правильно підібрати фільтри для конкретної системи

Вибір фільтрів — це не питання «що є в наявності», а технічне рішення, що базується на трьох вихідних параметрах: характеристиках форсунок, якості заправної води і хімічному складі препаратів.

Перший крок — визначити мінімальний розмір отвору форсунки в системі. Саме від нього відраховуються всі інші рівні фільтрації: кожен попередній фільтр повинен затримувати частинки, що здатні засмітити наступний. Якщо форсунка має отвір 200 мкм, то індивідуальний фільтр перед нею повинен мати отвори не більше 100–130 мкм, лінійний фільтр — не більше 180 мкм, всмоктувальний — не більше 300 мкм.

Другий крок — оцінити якість заправної води. Якщо вода береться зі ставка або відкритого каналу — встановлюють додатковий передфільтр або відстійник перед заливною горловиною. Якщо вода жорстка і дає вапняний осад — розглядають пом'якшення або хімічне кондиціонування води.

Третій крок — врахувати склад препаратів. Для роботи зі змочувальними порошками і суспензійними концентратами підбирають фільтри з більшою площею поверхні і більш доступними для очищення конструкціями. Деякі виробники фільтрів вказують у специфікації сумісність з конкретними класами препаратів.

Типові помилки при фільтрації обприскувача

Практика польового обслуговування показує, що більшість проблем із засміченням форсунок пов'язана не з недостатньою кількістю фільтрів, а з неправильним їх використанням і обслуговуванням.

• Знятий заливний фільтр при заправці — найпоширеніша і найшкідливіша звичка. Через незахищену горловину в бак потрапляють частинки, які потім послідовно руйнують усі наступні рівні фільтрації.

• Неправильне меш-число для конкретних форсунок — фільтр з надто великими отворами не захищає форсунку, а фільтр з надто дрібними отворами забивається занадто швидко і обмежує потік рідини.

• Відсутність регулярного очищення фільтрів — засмічений лінійний фільтр не видно зовні, але він суттєво обмежує потік і змушує насос працювати з підвищеним навантаженням. Першою ознакою є зниження тиску при незмінних оборотах насоса.

• Неправильна послідовність рівнів фільтрації — встановлення тонкого фільтра до грубого замість навпаки призводить до швидкого засмічення і необхідності частого очищення найменш доступного фільтра.

• Ігнорування рекомендацій виробника форсунки щодо меш-числа — виробники тестують свої форсунки з конкретними фільтрами і вказують необхідний розмір сітки в специфікації. Відступ від цієї вимоги скасовує гарантію і призводить до передчасного зносу форсунки.

• Використання пошкоджених фільтрів — сітка з розривами або деформована не затримує частинки навіть відповідного розміру. Фільтр, що впав на землю або мав механічний контакт з твердими предметами, потрібно оглянути перед встановленням.

Особливості фільтрації при роботі з різними препаратами

Змочувальні порошки і СП

Змочувальні порошки (СП, WP) є найбільш проблемними з точки зору фільтрації. Навіть якісно розчинений порошок містить мікрочастинки активної речовини і наповнювача, що не розчиняються повністю. При зупинці машини ці частинки осідають і скупчуються в нижніх точках системи — трубопроводах, форсункотримачах, клапанах. При повторному запуску сконцентрований осад разом з потоком рідини атакує фільтри і форсунки.

При роботі з СП рекомендується: розчиняти порошок у передбаченому обсязі води перед заливкою в бак, а не засипати безпосередньо в бак; постійно підтримувати роботу мішалки бака під час обприскування; при зупинках довше 10–15 хвилин промивати систему або повністю спустошувати штангу.

Суспензійні концентрати і КС

Суспензійні концентрати (КС, SC) поводяться схоже на змочувальні порошки, але зазвичай мають дрібніший розмір частинок і стабілізовані диспергаторами. При правильному розведенні вони утворюють більш стабільну суспензію і менш схильні до осідання. Однак при попаданні в холодну воду або при змішуванні з несумісним препаратом можуть коагулювати.

КАС і рідкі добрива

КАС і більшість рідких добрив є справжніми розчинами без нерозчинних частинок, тому з точки зору забивання форсунок вони відносно безпечні. Основна проблема — хімічна агресивність до матеріалів фільтрів. Сітки з вуглецевої сталі іржавіють при контакті з КАС. Для систем, де регулярно використовується КАС, усі фільтри повинні мати сітки з нержавіючої сталі або синтетичного матеріалу (поліамід, поліпропілен).

Обслуговування фільтрів: регламент і практика

Регулярне обслуговування фільтрів — простий і дешевий спосіб запобігти дорогому ремонту і втраті врожаю. Мінімальний регламент виглядає так.

Перед кожним сезоном: повне розбирання всіх фільтрів, огляд сіток на просвіт, заміна деформованих або пошкоджених елементів, перевірка корпусів і ущільнень. Протягом сезону: перевірка і очищення лінійного фільтра при кожній заправці або не рідше одного разу за 8 годин роботи; огляд індивідуальних фільтрів на форсункотримачах один раз на тиждень або при будь-яких ознаках нерівномірного розпилення. Після кожного робочого дня: промивка всієї системи чистою водою, що дозволяє вимити осад з фільтрів без їх розбирання. Після сезону: повне розбирання, промивка, сушіння і зберігання фільтруючих елементів окремо від корпусів.

Для очищення металевих сіток використовують м'яку щітку і чисту воду. Ультразвукова ванна — ідеальний варіант для відмочування заліплених сіток, якщо є доступ до такого обладнання. Не використовуйте металеві щітки або абразивні матеріали — вони деформують сітку і збільшують розмір отворів.

Висновок

Система фільтрації обприскувача — це не один фільтр, а послідовний ланцюг захисних рубежів від бака до форсунки. Кожен рівень вирішує своє завдання: заливний затримує грубі включення при заправці, всмоктувальний захищає насос, лінійний очищає потік перед штангою, індивідуальний захищає форсунку від найдрібніших частинок.

Правильний підбір меш-числа для кожного рівня, регулярне очищення і своєчасна заміна пошкоджених елементів — три умови, при яких фільтри справді виконують свою функцію і форсунки залишаються чистими весь сезон. Ігнорування будь-якої з них перетворює навіть найдорожчі фільтри на декоративні елементи, що не захищають систему.

FAQ

Чому форсунки засмічуються, якщо фільтр є?

Найчастіша причина — невідповідність меш-числа фільтра розміру отвору форсунки. Фільтр пропускає частинки, що більші за отвір форсунки. Друга причина — пошкоджена або деформована сітка, яка не затримує частинки навіть потрібного розміру. Третя — заправка зі знятим заливним фільтром.

Що означає меш-число 80 або 100 на фільтрі?

Меш-число — це кількість отворів на лінійний дюйм сітки. Сітка 80 меш має отвори приблизно 180 мікрометрів, 100 меш — близько 150 мікрометрів. Чим більше число меш — тим дрібніші частинки затримує фільтр і тим частіше його потрібно очищати.

Скільки рівнів фільтрації повинно бути на обприскувачі?

Повноцінна система включає чотири рівні: заливний фільтр, всмоктувальний перед насосом, лінійний після насоса і індивідуальні фільтри на форсункотримачах. Пропуск будь-якого рівня знижує ефективність усієї системи захисту форсунок.

Як часто потрібно чистити фільтри обприскувача?

Лінійний фільтр — при кожній заправці або не рідше одного разу за 8 годин роботи. Індивідуальні фільтри на форсункотримачах — раз на тиждень або при ознаках нерівномірного розпилення. Всмоктувальний і заливний — при кожному сезонному обслуговуванні.

Чи підходять звичайні фільтри для роботи з КАС?

Ні, якщо вони мають сітки або корпуси з вуглецевої сталі або алюмінію — КАС руйнує ці матеріали. Для роботи з КАС потрібні фільтри з сітками з нержавіючої сталі або синтетичних матеріалів (поліамід, поліпропілен) і корпусами з хімічностійкого пластику або нержавійки.

Чи можна мити фільтруючу сітку металевою щіткою?

Ні. Металева щітка деформує тонкі дроти сітки і збільшує розміри отворів — після такого очищення фільтр вже не затримує частинки потрібного розміру. Використовуйте лише м'яку щітку і чисту воду або ультразвукову ванну для відмочування сильно забруднених сіток.
