Манометр на обприскувачі: типи, точність і чому аналоговий краще цифрового в полі

Тиск у системі обприскувача — один із трьох ключових параметрів поряд з нормою внесення і швидкістю руху, що визначають якість обробки. Саме тиск контролює розмір краплі, рівномірність факела форсунки і, відповідно, покриття листової поверхні. Для контролю тиску на кожному обприскувачі встановлений манометр — але якому саме манометру довіряти і як його правильно вибрати, знають далеко не всі.

На перший погляд манометр — простий прилад без складної конструкції. Але при детальнішому розгляді виявляється, що різниця між «просто манометром» і правильним манометром для конкретного застосування цілком відчутна: неправильний діапазон тиску, недостатня точність, невідповідний матеріал або відсутність захисту від пульсацій призводять до некоректних показань і помилкових висновків про стан системи.

У цій статті ми розберемо, які бувають манометри для обприскувачів, у чому принципова різниця між аналоговим і цифровим, що таке гліцериновий манометр і чому він є стандартом для польової техніки, а також як правильно підібрати діапазон тиску і клас точності.

Навіщо манометр на обприскувачі

Перш ніж обирати манометр, варто розуміти, яку саме задачу він вирішує в системі обприскувача. Здавалося б, відповідь очевидна — вимірює тиск. Але практична функція ширша.

По-перше, манометр дозволяє встановити і підтримувати робочий тиск, при якому форсунка генерує краплі потрібного розміру і правильний факел. Кожна форсунка має паспортний діапазон тиску — і вийти за його межі означає або недостатнє розпилення (тиск занизький), або надмірне дроблення краплі і зростання дрейфу (тиск завеликий).

По-друге, манометр є діагностичним інструментом. Різке падіння тиску при незмінних оборотах насоса вказує на засмічення фільтра або проблему з насосом. Нестабільні показання манометра — ознака пошкодженої мембрани або несправного демпфера пульсацій. Пульсуючий тиск при нормальній роботі насоса — сигнал до перевірки тиску в демпфері.

По-третє, манометр використовується при калібруванні обприскувача: для перевірки, що при заданих налаштуваннях система забезпечує потрібний тиск на форсунках, а не тільки на виході насоса.

Аналоговий манометр: конструкція і переваги

Принцип роботи

Аналоговий манометр найпоширенішого типу — трубчасто-пружинний (манометр Бурдона). Всередині корпусу знаходиться вигнута металева трубка еліптичного перерізу, закрита з одного кінця. Під тиском рідини трубка розгинається, і це переміщення через важільно-зубчасту передачу перетворюється на обертання стрілки по шкалі. Принцип простий, надійний і не потребує живлення.

Аналоговий манометр не має електронних компонентів, не потребує батарей або підключення до бортової електричної мережі і працює при будь-якій температурі в межах, допустимих для матеріалів конструкції. Саме ці властивості роблять його стандартним вибором для польової техніки.

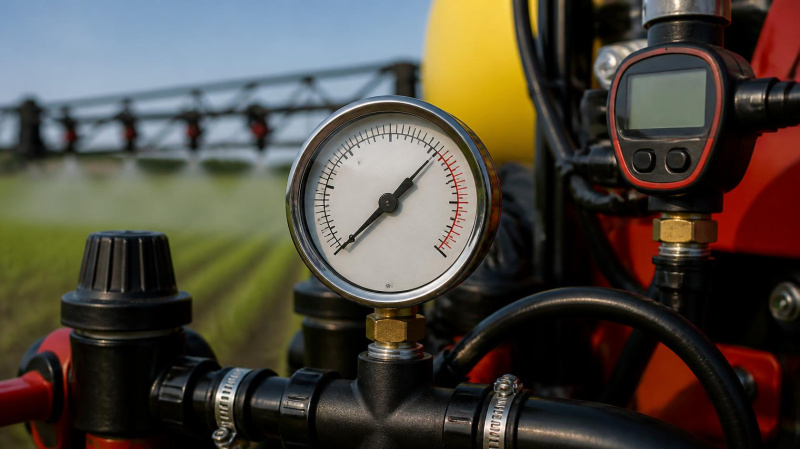

Чому аналоговий краще цифрового в польових умовах

Цифрові манометри з електронним датчиком тиску і РК або OLED-дисплеєм мають певні переваги: висока точність, можливість запису і передачі даних, легко читаємий дисплей при яскравому освітленні. Але в умовах польової роботи на обприскувачі їхні недоліки переважують переваги.

Перший і головний недолік — залежність від живлення. Сіла батарея або обрив у бортовій проводці — і манометр не працює. Для механізатора, що перебуває в полі за 20 кілометрів від бази, це практична проблема без швидкого рішення.

Другий недолік — чутливість до вібрацій. Польова техніка постійно вібрує — від нерівностей ґрунту, від роботи двигуна і насоса. Тривалі вібрації руйнують паяні з'єднання електронних плат і сенсорів цифрових манометрів значно швидше, ніж механічну пружину аналогового.

Третій недолік — чутливість до вологи і пилу. Навіть при захисті IP65 і вище тривала робота в умовах постійного контакту з агрохімікатами, пилом і мийними засобами скорочує ресурс електронних компонентів. Аналоговий манометр з нержавіючим корпусом і мінеральним або гліцериновим заповненням в цьому відношенні значно стійкіший.

Гліцериновий манометр: для чого він потрібен

Гліцериновий манометр — це звичайний аналоговий манометр, корпус якого заповнений гліцерином або силіконовою рідиною. Здавалося б, навіщо заповнювати манометр рідиною? Відповідь прихована у фізиці роботи мембранного насоса.

Мембранно-поршневий насос генерує пульсуючий тиск: при кожному нагнітальному ході поршня тиск у системі короткочасно зростає, між ходами — знижується. Демпфер пульсацій згладжує ці коливання, але повністю не усуває. На практиці стрілка звичайного аналогового манометра при роботі мембранного насоса помітно коливається — іноді на 0,5–1 бар від середнього значення.

Гліцеринове або силіконове заповнення виконує функцію демпфера для самого манометра: рідина гасить коливання стрілки і вона показує стабільне середнє значення тиску замість хаотичного тремтіння. Читати показання стає значно зручніше і точніше.

Другий ефект гліцеринового заповнення — мащення і захист внутрішнього механізму манометра від вологи і корозії. Рідина запобігає окисленню деталей важільно-зубчастої передачі і подовжує ресурс манометра при роботі у вологому середовищі.

Гліцериновий манометр є стандартом для мембранних насосів і настійно рекомендується для будь-якого обприскувача з пульсуючим насосом. Для відцентрових насосів, що дають рівний потік без пульсацій, гліцеринове заповнення менш критичне, але також не заважає.

Діапазон тиску: як правильно вибрати шкалу

Діапазон тиску манометра — можливо, найважливіший параметр при виборі. Правило вибору просте: робочий тиск системи повинен знаходитися в діапазоні від 25 до 75 відсотків шкали манометра. Тобто якщо манометр розрахований на 0–10 бар, то оптимальний робочий тиск системи — від 2,5 до 7,5 бар.

Чому такий діапазон? При роботі у нижній частині шкали (менше 25%) точність аналогового манометра суттєво знижується — стрілка відхиляється на невелику дугу і невелика похибка дає значний відносний відсоток. При роботі у верхній частині шкали (більше 75%) пружина Бурдона перебуває в зоні перевантаження при можливих пікових тисках, що скорочує ресурс манометра і може призвести до його пошкодження при гідравлічних ударах.

Практичні рекомендації для обприскувачів. Для систем з мембранним насосом і робочим тиском 2–6 бар оптимальний манометр 0–10 бар. При максимальному тиску насоса 10–12 бар — манометр 0–16 бар. Для систем низького тиску (відцентровий насос, внесення КАС через аплікатори при тиску 1–3 бар) — манометр 0–6 бар для кращої читаності.

На штанзі обприскувача тиск завжди нижчий, ніж на виході насоса — через гідравлічний опір трубопроводів і фільтрів. Якщо потрібно контролювати тиск безпосередньо на штанзі, там встановлюють окремий манометр з нижчим діапазоном — наприклад 0–6 бар.

Клас точності манометра

Клас точності — це максимальна допустима похибка манометра, виражена у відсотках від повного діапазону шкали. Клас 1,6 означає похибку до 1,6% від шкали. Для манометра 0–10 бар це ±0,16 бар. Клас 2,5 — похибка до 2,5%, тобто ±0,25 бар для тієї самої шкали.

Для більшості обприскувачів достатньо класу точності 2,5 — форсунки і так мають природний розкид норми виливу до 5–10%, і надвисока точність манометра тут не дає практичної переваги. Клас 1,6 рекомендується при точному калібруванні або при роботі з форсунками з вузьким паспортним діапазоном тиску, де навіть 0,3 бар відхилення помітно впливає на розмір краплі.

Клас точності 4,0 і вище — це технічні манометри для грубого контролю, де точна цифра не є критичною. Для польового обприскувача такий клас є недостатнім.

Матеріали корпусу і штуцера

Корпус манометра

Для сільськогосподарських обприскувачів найбільш поширені два матеріали корпусу: нержавіюча сталь і пластик (ABS або поліамід). Нержавіючий корпус витримує агресивне середовище — регулярний контакт з водою, пестицидами, КАС і мийними засобами. Пластиковий корпус легший і дешевший, але менш стійкий до механічних пошкоджень і до деяких агрохімікатів.

Для систем, де регулярно застосовується КАС, рекомендується виключно нержавіючий корпус або корпус з хімічностійкого пластику (PP, PVDF). Стандартний хромований або латунний корпус при контакті з КАС досить швидко корозує і деталі кріплення стрілки і шестерень починають заїдати.

Штуцер і матеріал контакту з рідиною

Штуцер — різьбовий або конічний елемент, через який рідина потрапляє в манометр. Матеріал штуцера повинен відповідати матеріалу трубопроводу і бути стійким до робочої рідини. Стандарт для більшості обприскувачів — нержавіюча сталь або латунь (за умови відсутності КАС). Для систем КАС — виключно нержавійка або поліпропіленовий штуцер.

Різьба штуцера — G1/4, G3/8 або G1/2 за стандартом BSP є найбільш поширеними для сільськогосподарських манометрів. При замовленні або заміні манометра завжди уточнюйте різьбу штуцера і розмір під ключ для монтажу.

Де встановлювати манометри на обприскувачі

На типовому польовому обприскувачі манометри встановлюються в кількох точках системи, кожна з яких вирішує свою діагностичну задачу.

• На нагнітальній лінії після насоса — показує тиск, який розвиває насос. Це основний манометр системи, за яким виставляється робочий тиск регулятором.

• На вході до розподільника штанги — показує тиск після лінійного фільтра. Різниця між тиском після насоса і тиском на вході до розподільника вказує на гідравлічний опір фільтра і трубопроводу між ними. Зростання цієї різниці — ознака засмічення фільтра.

• На штанзі (кінцях секцій) — для контролю реального тиску на форсунках при довгих або складних гідравлічних схемах штанги. При широких штангах тиск на кінцях секцій може помітно відрізнятися від тиску на вході до штанги.

• На лінії рециркуляції — для контролю тиску при рециркуляційному режимі і налаштування регулятора тиску.

Технічне обслуговування і типові несправності

Технічне обслуговування

Манометр практично не потребує технічного обслуговування при правильному виборі і монтажі. Основні вимоги: перевіряти герметичність різьбового з'єднання перед кожним сезоном, очищати зовнішню поверхню від хімічних відкладень після промивки обприскувача, при зберіганні в зимовий період — упевнитися, що в підвідному капілярі немає залишків рідини, що можуть замерзти.

Стрілка не повертається до нуля

Якщо після зняття тиску стрілка манометра не повертається точно на нуль, а зупиняється дещо вище або нижче нульової позначки — це перевантаження пружини Бурдона при роботі з тиском понад 75% шкали або механічний знос зубчастої передачі. У першому випадку — замінити манометр на прилад з більшим діапазоном. У другому — замінити манометр, оскільки зношений механізм дає систематичну похибку.

Стрілка «завмерла» або не реагує на зміну тиску

Причини: засмічення підвідного капіляра або штуцера (промийте чистою водою під тиском), примерзання гліцеринового заповнення при від'ємних температурах (відігріти в теплому приміщенні), механічне заїдання зубчастої передачі від корозії (заміна манометра).

Витік гліцерину через скло або корпус

Гліцеринове заповнення виходить через тріщину в оглядовому склі або тріщину корпусу. Причина — механічний удар або мороз при залишках води поруч з манометром. Манометр з витіком гліцерину замінюють — відновлення гліцеринового заповнення в польових умовах практично неможливе.

Типові помилки при виборі і монтажі

• Манометр без гліцеринового заповнення на мембранному насосі — стрілка постійно тремтить, показання нечитабельні, пружина зношується від вібрацій за один-два сезони.

• Занадто малий діапазон шкали — при пікових тисках або гідравлічних ударах стрілка упирається в кінець шкали і пружина деформується. Манометр дає похибку назавжди.

• Занадто великий діапазон шкали — робочий тиск знаходиться в нижній чверті шкали, точність прочитання мінімальна, дрібні зміни тиску невидимі.

• Алюмінієвий або латунний штуцер у системі з КАС — корозія штуцера за один сезон, можливий витік або обрив при спробі демонтажу.

• Монтаж без ущільнення або з надмірним затягуванням — мікровитік або зірвана різьба. Для манометрів зі стандартною різьбою BSP використовують стрічку PTFE або рідкий анаеробний герметик.

• Встановлення манометра у місці постійної вібрації без амортизатора — прискорений знос механізму. При монтажі в зоні значних вібрацій використовують гнучкий капілярний з'єднувач між трубопроводом і манометром.

Висновок

Манометр на обприскувачі — невеликий, але важливий елемент системи. Правильно підібраний манометр з гліцериновим заповненням, відповідним діапазоном шкали і нержавіючим корпусом дає стабільні і достовірні показання протягом багатьох сезонів без обслуговування. Некоректно підібраний — або показує недостовірні дані через вібрацію стрілки, або вводить механізатора в оману через неправильний діапазон, або виходить з ладу за один сезон через несумісні матеріали.

Для більшості польових обприскувачів з мембранним насосом оптимальний вибір — аналоговий гліцериновий манометр класу 1,6 або 2,5 з нержавіючим корпусом і діапазоном 0–10 або 0–16 бар залежно від максимального тиску насоса. Цифровий манометр доцільний тільки там, де потрібна реєстрація і передача даних — але не як основний польовий прилад контролю тиску.

FAQ — часті запитання

П: Навіщо потрібен гліцериновий манометр на обприскувачі?

В: Гліцеринове заповнення демпфує коливання стрілки від пульсацій мембранного насоса. Без нього стрілка постійно тремтить і точно прочитати тиск неможливо. Крім того, гліцерин мастить і захищає внутрішній механізм манометра від вологи і корозії, що подовжує ресурс.

П: Який діапазон шкали манометра вибрати для обприскувача?

В: Робочий тиск системи повинен знаходитися між 25% і 75% шкали манометра. При мембранному насосі з максимальним тиском 10–12 бар оптимальний манометр 0–16 бар. При робочому тиску 2–6 бар — 0–10 бар. Для систем низького тиску (КАС через аплікатори, 1–3 бар) — 0–6 бар.

П: Чому аналоговий манометр надійніший за цифровий у польових умовах?

В: Аналоговий не потребує живлення, стійкіший до вібрацій (немає електронних плат і паяних з'єднань), менш чутливий до вологи і агрохімікатів. Цифровий точніший і може передавати дані, але в умовах постійних вібрацій, пилу і хімії в полі ресурс електронних компонентів значно коротший.

П: Яке різьбове з'єднання найчастіше використовується на манометрах для обприскувачів?

В: Найпоширеніший стандарт — BSP (British Standard Pipe): G1/4, G3/8 або G1/2. Перед заміною манометра виміряйте або уточніть різьбу штуцера на трубопроводі. Для ущільнення різьбового з'єднання використовують стрічку PTFE або рідкий анаеробний герметик.

П: Чи можна ставити звичайний латунний манометр у системі з КАС?

В: Ні. Латунні і алюмінієві деталі руйнуються при тривалому контакті з КАС — корозія штуцера і корпусу за один сезон. Для систем з КАС використовують виключно манометри з нержавіючим корпусом і штуцером або з корпусом і штуцером з хімічностійкого пластику (PP, PVDF).

П: Що означає клас точності манометра 1,6 або 2,5?

В: Клас точності — максимальна допустима похибка у відсотках від повного діапазону шкали. Клас 2,5 для манометра 0–10 бар означає похибку до ±0,25 бар. Клас 1,6 — до ±0,16 бар. Для більшості обприскувачів достатньо класу 2,5. Клас 1,6 рекомендується при точному калібруванні або роботі з форсунками з вузьким паспортним діапазоном тиску.
