Мембранно-поршневий насос для обприскувача: пристрій, обслуговування і типові несправності

Насос — серце обприскувача. Від його справності залежить стабільність тиску, рівномірність внесення і в кінцевому рахунку ефективність кожної обробки. Проте на практиці насосу нерідко приділяють значно менше уваги, ніж форсункам або фільтрам: поки він качає — про нього не думають, а коли перестає — починається термінова діагностика в розпал сезону.

Мембранно-поршневий насос є стандартом для переважної більшості польових причіпних і самохідних обприскувачів. Його конструкція забезпечує здатність перекачувати агресивні хімічні рідини без прямого контакту механічних частин з робочим середовищем, що забезпечує довговічність і надійність при правильному обслуговуванні.

У цій статті ми детально розберемо конструкцію мембранно-поршневого насоса, пояснимо принцип роботи кожного вузла, розглянемо ознаки зносу і несправностей, опишемо порядок заміни мембран і клапанів та дамо практичний регламент технічного обслуговування.

Конструкція мембранно-поршневого насоса: як це влаштовано

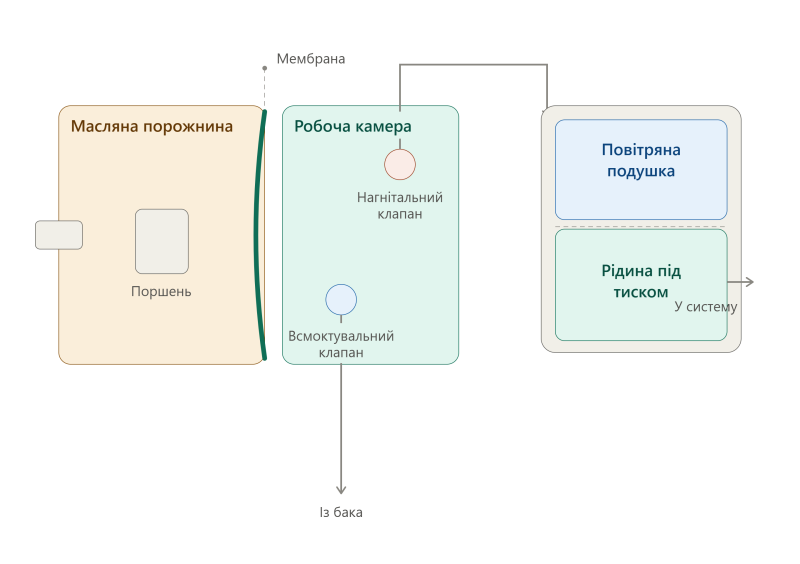

Мембранно-поршневий насос — це гібридна конструкція, що поєднує переваги поршневого і мембранного принципів роботи. Розуміння конструкції необхідне для грамотної діагностики і обслуговування.

Кривошипно-шатунний механізм і поршень

В основі насоса — кривошипно-шатунний механізм, що перетворює обертальний рух вала відбору потужності трактора або гідромотора в зворотно-поступальний рух поршня. Поршень рухається у циліндрі, заповненому маслом або спеціальною гідравлічною рідиною. Саме ця масляна порожнина є буфером між механічною частиною і мембраною.

Кількість поршнів (і відповідно мембранних камер) у насосах для обприскувачів зазвичай становить 3, 5 або 7. Чим більше поршнів — тим рівніший потік рідини і менша пульсація тиску. Трипоршневі насоси дають помітну пульсацію при низьких оборотах, п'яти- і семипоршневі забезпечують значно рівніший потік. Для систем з точним контролем норми і витратоміром менша пульсація є перевагою, оскільки спрощує калібрування.

Мембрана і мембранна камера

Мембрана — ключовий елемент конструкції, що розділяє масляну порожнину поршня і робочу порожнину з хімічною рідиною. Коли поршень рухається вперед, тиск масла тисне на мембрану, яка прогинається і витискає рідину з робочої камери через нагнітальний клапан у систему. Коли поршень відходить назад, тиск знижується, мембрана повертається у вихідне положення і рідина всмоктується через всмоктувальний клапан з бака.

Мембрана є витратним матеріалом — вона зазнає постійних механічних навантажень при кожному циклі роботи насоса. При частоті обертання вала 540 об/хв (стандарт ВВП трактора) мембрана здійснює 270 повних циклів деформації за хвилину. За сезон із загальним напрацюванням 300–400 годин це понад 5 мільйонів циклів.

Матеріал мембрани визначає її хімічну стійкість і ресурс. Стандартні мембрани виготовляють з EPDM (етилен-пропілен-дієновий каучук) — матеріалу з хорошою стійкістю до більшості пестицидів і добрив. Для роботи з КАС і кислотними розчинами використовують мембрани з PTFE (поліетрафторетилен, тефлон) або з EPDM із тефлоновим покриттям. Звичайна гума на основі натурального каучуку для сільськогосподарських насосів не підходить — вона руйнується при контакті з більшістю агрохімічних рідин.

Клапанна система

Клапани забезпечують односпрямований рух рідини через насос. У кожній мембранній камері є два клапани: всмоктувальний і нагнітальний. Всмоктувальний клапан відкривається при зниженні тиску в камері (всмоктувальний хід) і пропускає рідину з бака. Нагнітальний клапан відкривається при підвищенні тиску (нагнітальний хід) і пропускає рідину в систему.

Конструктивно клапани бувають кульковими (кулька, притиснута пружиною до сідла) або тарілчастими (плоский диск з пружиною). Кульковий клапан простіший і дешевший, але більш чутливий до механічних домішок у рідині: частинка бруду між кулькою і сідлом не дає клапану повністю закритися, і насос починає «перепускати» рідину назад.

Матеріали клапанів і сідел — нержавіюча сталь, кераміка або хімічностійкий пластик залежно від класу насоса і умов роботи. Для роботи з КАС і кислотними розчинами перевагу надають нержавіючій сталі або кераміці.

Демпфер пульсацій

Практично всі сучасні насоси для обприскувачів оснащені демпфером пульсацій (акумулятором) — ємністю з повітряною подушкою, що згладжує коливання тиску між нагнітальними ходами поршнів. Без демпфера тиск у системі пульсує синхронно з ходами поршнів, що негативно впливає на рівномірність розпилення і скорочує ресурс шлангів і форсунок.

Демпфер — це зазвичай металева або пластикова ємність, розділена мембраною на два відсіки: один сполучений з нагнітальною лінією насоса, другий заповнений стиснутим повітрям або азотом. При кожному нагнітальному ході поршня тиск у рідинному відсіку зростає, стискаючи повітряну подушку. Між ходами повітряна подушка розширюється і підтримує тиск на рівні. Результат — рівний тиск у системі без різких пульсацій.

Демпфер вимагає перевірки тиску повітряної подушки на початку кожного сезону. Якщо повітря вийшло — демпфер перестає виконувати свою функцію і тиск у системі починає пульсувати. Тиск повітряної подушки зазвичай становить 1,5–2,5 бар і вказується у паспорті насоса.

Мастильна система насоса

Кривошипно-шатунний механізм і підшипники насоса працюють у масляній ванні. Рівень і якість масла безпосередньо впливають на ресурс механічних частин насоса. Масло в насосі виконує подвійну функцію: мастить рухомі деталі і передає зусилля від поршня до мембрани.

Перевірка рівня масла — перша операція при будь-якому технічному обслуговуванні насоса. Рівень контролюють через оглядове скло або щуп. Знижений рівень означає або витік (потрібно знайти і усунути), або передчасну заміну (масло забруднилося або окислилося і потребує позапланової заміни).

Колір масла при перевірці дає важливу діагностичну інформацію. Чисте масло має жовтуватий або прозорий колір. Темно-коричневе або чорне масло — ознака перегріву або тривалої роботи без заміни. Мутне або з білуватим відтінком масло — найбільш тривожний сигнал: це означає потрапляння води або хімічної рідини через пошкоджену мембрану. При такому кольорі масло замінюють негайно і перевіряють стан усіх мембран.

Регламент заміни масла залежить від виробника і умов роботи. Типова рекомендація — перша заміна після 50 годин роботи нового насоса, далі кожні 200–250 годин або один раз на сезон залежно від того, що настане раніше. Для насосів, що регулярно працюють з КАС або іншими агресивними рідинами, інтервал скорочують до 150 годин.

Ознаки зносу і несправностей: як діагностувати проблему

Падіння тиску при незмінних оборотах

Якщо тиск у системі при постійних оборотах ВВП і незміненому налаштуванні регулятора тиску поступово знижується протягом сезону або різко падає в конкретний момент — це сигнал до діагностики насоса. Найпоширеніші причини: зношені або пошкоджені клапани, що не закриваються повністю і перепускають рідину назад; пошкоджена мембрана, через яку рідина потрапляє в масляну порожнину замість того, щоб надходити в нагнітальну лінію; засмічений фільтр на всмоктуванні, що обмежує подачу рідини до насоса.

Пульсація тиску

Різка пульсація тиску на манометрі, якої раніше не було, зазвичай вказує на проблему з демпфером пульсацій: тиск повітряної подушки знизився нижче норми. Перевіряють і при необхідності підкачують повітря до вказаного в паспорті значення. Якщо пульсація залишається після нормалізації тиску в демпфері — перевіряють клапани: нерівномірна робота одного з клапанів дає характерну ритмічну пульсацію з частотою, що відповідає оборотам насоса.

Мутне або молочне масло в картері

Мутний або молочно-білий колір масла при перевірці рівня — майже завжди ознака пошкодження однієї або кількох мембран. Через мікротріщину або розрив у мембрані хімічна рідина потрапляє в масляну порожнину, де змішується з маслом і утворює емульсію. Ця проблема потребує негайного вирішення: масляна-хімічна емульсія не забезпечує мащення і швидко руйнує підшипники і інші деталі кривошипного механізму.

При виявленні мутного масла негайно зупиняють роботу, зливають масло, промивають масляну порожнину чистим маслом, визначають пошкоджену мембрану (зазвичай видно при розбиранні відповідної камери) і замінюють її. Після заміни заливають свіже масло і контролюють його стан через 2–3 години роботи.

Витік з корпусу або шлангових з'єднань

Зовнішній витік рідини з корпусу насоса або в місцях шлангових з'єднань вказує на зношені зовнішні ущільнення або на пошкодження корпусу. Ущільнення замінюють комплектом відповідних ремонтних деталей для конкретної моделі насоса. Тріщини в корпусі насоса зазвичай є наслідком замерзання рідини в зимовий період або механічного удару — і в більшості випадків вимагають заміни корпусу або цілого насоса.

Заміна мембран: коли і як

Мембрана є першим елементом, що зношується в насосі, і її своєчасна заміна запобігає більш дорогим пошкодженням. Ознаки необхідності заміни мембрани: мутне масло в картері насоса, видима деформація або тріщина при огляді, нерівномірна робота насоса при справних клапанах.

Виробники насосів зазвичай рекомендують профілактичну заміну мембран кожні 2–3 сезони або після 500–700 годин роботи незалежно від їхнього видимого стану. Мікротріщини в мембрані, через які починається проникнення рідини, часто не видно при зовнішньому огляді — виявляються вони тільки після того, як масло вже стало мутним.

Порядок заміни мембрани такий. Спочатку знімають кришку мембранної камери — зазвичай це 4–8 болтів по периметру. Виймають стару мембрану і оглядають її: тріщини, розриви, затвердіння або зморшкуватість поверхні — все це ознаки зносу. Оглядають мембранну камеру і опорний диск на предмет задирів або корозії. Встановлюють нову мембрану відповідно до маркування напрямку — деякі мембрани мають позначення «верх» або «робочий бік». Затягують болти рівномірно і хрест-навхрест відповідно до вказаного моменту затягування. Перевіряють наявність витоків при першому запуску.

Важливо: замінюйте мембрани комплектом на всіх камерах одночасно. Якщо одна мембрана вже зношена до відмови — інші мають аналогічний ресурс і відмовлять незабаром. Заміна однієї мембрани при збереженні інших — економія, що обертається позаплановим ремонтом в полі.

Заміна клапанів

Клапани зношуються повільніше, ніж мембрани, але їхній ресурс також обмежений. Кулька або тарілка клапана поступово втрачають геометрію від постійного ударного навантаження при відкриванні і закриванні, сідло клапана зношується від абразивних частинок у рідині.

Ознаки необхідності заміни клапанів: падіння тиску при незмінних оборотах насоса, яке не усувається чищенням фільтрів; нерівномірна пульсація тиску після нормалізації тиску в демпфері; видимий знос кульки або сідла при огляді під час розбирання.

Клапани замінюють комплектом — всі всмоктувальні і нагнітальні одночасно. Перед встановленням нових клапанів ретельно очищають сідла від осаду і перевіряють їх на відсутність задирів. Нові клапани встановлюють у правильному напрямку: всмоктувальний клапан пропускає рідину тільки в бік камери, нагнітальний — тільки з камери в систему. Переплутати напрямок при встановленні — типова помилка, що призводить до того, що насос перестає качати.

Регламент технічного обслуговування насоса

Систематичне обслуговування насоса — найпростіший і найдешевший спосіб забезпечити його довговічність. Зведений регламент виглядає так.

Щодня під час роботи: контролювати тиск на манометрі — різке падіння або нетипова пульсація є сигналом до зупинки і діагностики. Оглядати насос на наявність зовнішніх витоків.

Перед кожним сезоном: перевірити рівень і колір масла, замінити за необхідності. Перевірити тиск у демпфері пульсацій і підкачати до норми. Оглянути зовнішні шлангові з'єднання і ущільнення. Запустити насос на чистій воді і перевірити рівномірність тиску.

Кожні 200–250 годин або раз на сезон: замінити масло в картері. Перевірити і за необхідності замінити фільтр на всмоктуванні. Оглянути клапани при розбиранні і замінити при ознаках зносу.

Кожні 500–700 годин або кожні 2–3 сезони: профілактична заміна всього комплекту мембран незалежно від їхнього видимого стану. Замінити всі зовнішні ущільнення корпусу. Перевірити стан підшипників кривошипного механізму.

Після сезону: повна промивка насоса чистою водою. Консервація маслом або антифризною сумішшю відповідно до рекомендацій виробника. Зберігати насос при позитивній температурі або повністю злити рідину — замерзання в картері або робочих камерах є поширеною причиною тріщин і виходу насоса з ладу.

Типові помилки при обслуговуванні насоса

• Робота без масла або з критично низьким рівнем — за кілька годин руйнує підшипники кривошипного механізму. Перевіряти рівень масла потрібно перед кожним запуском, не рідше.

• Ігнорування мутного масла — продовжувати роботу при молочному кольорі масла означає гарантований вихід з ладу підшипників і кривошипного механізму, що перетворює дешевий ремонт (заміна мембрани) на дорогий (заміна насоса).

• Заміна однієї мембрани замість комплекту — заощадження, що призводить до позапланового ремонту вже через кілька тижнів, коли відмовляють сусідні мембрани.

• Зберігання насоса з рідиною при від'ємній температурі — вода або водяний розчин у робочих камерах замерзає і розриває корпус або кришки камер. Промивка і консервація перед зберіганням є обов'язковими.

• Використання невідповідного масла — не можна замінювати масло для насосів звичайним моторним або трансмісійним. Потрібно масло, рекомендоване виробником насоса, або аналог з аналогічними характеристиками в'язкості і хімічної стійкості.

• Перетягування болтів кришки мембранної камери — призводить до деформації мембрани або пошкодження різьблення. Затягують із моментом, вказаним у посібнику з обслуговування, хрест-навхрест у кілька проходів.

Висновок

Мембранно-поршневий насос — надійна і довговічна конструкція, яка при правильному обслуговуванні здатна безвідмовно працювати 10 і більше сезонів. Ключові вузли, що визначають ресурс насоса — мембрани, клапани і масло в картері. Систематична перевірка масла, своєчасна профілактична заміна мембран і правильна консервація на зиму — три умови, що гарантують надійну роботу насоса і відсутність аварійних зупинок у розпал сезону.

Розуміння конструкції і принципу роботи насоса дозволяє вчасно розпізнавати ознаки зносу і усувати проблеми на ранній стадії — до того, як дрібна несправність переросте у дорогий ремонт або позапланову зупинку в критичний агрономічний момент.

FAQ

Чому масло в насосі обприскувача стало мутним або молочним?

Мутне або молочно-біле масло майже завжди означає пошкодження однієї або кількох мембран: через тріщину або розрив хімічна рідина потрапляє в масляну порожнину і утворює емульсію з маслом. Необхідно негайно зупинити роботу, замінити пошкоджену мембрану і залити свіже масло.

Як часто потрібно міняти мембрани насоса?

Профілактична заміна мембран рекомендується кожні 2–3 сезони або через 500–700 годин роботи незалежно від видимого стану. Мікротріщини, через які починається проникнення рідини, часто не видно при зовнішньому огляді. Замінювати потрібно весь комплект мембран одночасно, не окремі.

Чому насос обприскувача не набирає тиск?

Найпоширеніші причини: засмічений або зношений фільтр на всмоктуванні, зношені або забруднені клапани, що не закриваються повністю, пошкоджена мембрана. Перевіряють послідовно: спочатку фільтр на всмоктуванні, потім клапани, потім мембрани.

Яке масло заливати в насос обприскувача?

Масло, рекомендоване виробником конкретної моделі насоса, яке зазвичай вказано в паспорті або таблиці мастил. Зазвичай це мінеральне або синтетичне масло з певною в'язкістю (наприклад, SAE 90 або відповідне ISO). Звичайне моторне або трансмісійне масло без перевірки специфікацій не підходить.

Як перевірити, чи справний клапан насоса?

При розбиранні клапанного блоку оглядають кульку або тарілку клапана і сідло: задири, вм'ятини, нерівномірний знос — ознаки заміни. Перевіряють пружину на пружність. Непрямо несправний клапан виявляється за падінням тиску або нетиповою пульсацією при роботі насоса за справних мембран і фільтра.

Чи можна зберігати насос на морозі?

Тільки якщо він повністю промитий і в робочих камерах немає води або водяних розчинів. Вода при замерзанні розширюється і може розірвати корпус або кришки мембранних камер. Правильна консервація перед зберіганням на морозі — промивка і заповнення незамерзаючою рідиною або повне видалення рідини з системи.
