Переобладнання культиватора під внесення рідких добрив: логіка і типові помилки

Культивація — один із найефективніших моментів для підживлення: ґрунт розпушений, коренева зона доступна, а техніка вже виходить у поле. Суміщення міжрядного обробітку з внесенням карбамідно-аміачної суміші або рідких комплексних добрив дозволяє скоротити кількість технологічних операцій, зменшити ущільнення ґрунту і подати добриво безпосередньо в зону живлення коренів.

Переобладнання культиватора під рідкі добрива — логічний крок для господарств, що вже використовують КАС або РКД (рідкі комплексні добрива) і прагнуть підвищити ефективність їх засвоєння. Однак, на відміну від переобладнання сівалки, культиватор має свою специфіку: ширший міжряддя, різноманітніша конструкція робочих органів і різні агрономічні цілі залежно від культури і фази вегетації.

У цій статті ми розберемо агрономічну логіку внесення рідких добрив культиватором, типові схеми розміщення аплікаторів на різних конструкціях, вибір насоса і системи управління нормою, а також найпоширеніші помилки, яких варто уникати при монтажі.

Агрономічна логіка: навіщо вносити КАС культиватором

Поверхневе внесення КАС обприскувачем має обмежений агрономічний ефект у порівнянні з внесенням у ґрунт: частина аміаку випаровується в атмосферу, а при потраплянні КАС на листову поверхню в концентрованому вигляді — можливі хімічні опіки. Внесення через культиватор вирішує обидва ці недоліки.

При стрічковому внесенні КАС у міжряддя під час культивації добриво потрапляє в зону активного коріння на глибині 5–10 сантиметрів. Тут воно не контактує з листям, практично не випаровується і засвоюється рослиною значно ефективніше, ніж при поверхневому розкиданні. Дослідження показують, що ефективність використання азоту при підґрунтовому стрічковому внесенні на 20–30% вища, ніж при поверхневому.

Другий аргумент — скорочення кількості проходів по полю. Замість окремої операції позакореневого підживлення обприскувачем, що потребує сприятливого погодного вікна (відсутність вітру, помірна температура), господарство виконує підживлення разом з культивацією. Це особливо цінно в інтенсивний весняно-літній сезон, коли агрономічні вікна обмежені.

Культиватори, що найчастіше переобладнують під КАС в Україні: КРН (культиватор для просапних культур — кукурудза, соняшник, соя, цукровий буряк), стрільчасті культиватори для суцільного обробітку (міжнародна культивація зернових), глибокорозпушувачі (для глибокого підґрунтового внесення добрив на 20–30 см).

Схеми розміщення аплікаторів

Міжрядне внесення на КРН

Культиватор-рослинопідживлювач (КРН) — найбільш класична схема для переобладнання під КАС на просапних культурах. Культиватор обробляє міжряддя 70 сантиметрів (для кукурудзи і соняшника) або 45 сантиметрів (для цукрового буряка і сої), і аплікатор встановлюється безпосередньо за кожним робочим органом — культиваторною лапою або долотом.

Аплікатор вводить КАС або РКД у розріз ґрунту відразу за лапою, поки борозна ще відкрита. Ґрунт, переміщений лапою, закриває розріз і добриво опиняється в ґрунті на глибині проходу лапи — зазвичай 6–10 сантиметрів. Це оптимальна глибина для кореневого підживлення кукурудзи і соняшника в першій половині вегетації.

Відстань між точкою внесення і стеблом рослини при міжрядній роботі культиватора — 25–35 сантиметрів. Це безпечна відстань для більшості культур при нормах внесення КАС до 100–120 л/га. При вищих нормах або малій відстані до рядка концентрація аміаку в ґрунтовому розчині може пошкодити бічне коріння.

Внесення між рядками зернових при суцільній культивації

При суцільному культиваторі для зернових міжряддя значно менші — 12,5 або 15 сантиметрів. Тут аплікатори встановлюються не за кожним робочим органом, а через один або через два — тобто вносять добриво в кожне друге або третє міжряддя. Ця схема зменшує кількість аплікаторів і спрощує систему розподілу, але забезпечує достатньо рівномірний розподіл добрива для кореневої системи зернових.

Важлива умова для зернових: КАС не повинна потрапляти на вузол кущення рослини. Тому аплікатори налаштовують так, щоб рідина подавалася в ґрунт збоку від рядка, а не над ним. При неправильному налаштуванні КАС у концентрованому вигляді руйнує вузол кущення і спричиняє загибель рослини.

Глибоке підґрунтове внесення глибокорозпушувачем

Переобладнання глибокорозпушувача — найбільш ефективна з агрономічної точки зору схема для внесення фосфорно-калійних рідких добрив (РКД) на значну глибину 20–35 сантиметрів. Добриво подається безпосередньо за долотом глибокорозпушувача і опиняється в зоні залягання основної кореневої маси зернових і технічних культур.

Ця схема вимагає більш потужного насоса (більша глибина і часто вища в'язкість РКД порівняно з КАС), більш міцних трубопроводів і надійних аплікаторів, здатних витримати механічне навантаження при глибокому проході у важкому ґрунті.

Вибір аплікатора для культиватора

Аплікатор для культиватора суттєво відрізняється від аплікатора для сівалки через більші механічні навантаження і більший міжряддя. Розглянемо основні типи.

Трубчастий аплікатор з наконечником

Найпростіший варіант — трубка або армований шланг, закріплений безпосередньо за лапою культиватора. Рідина надходить самопливом або під тиском через наконечник у розріз. Наконечник може бути відкритим (потік вільний) або з відхиляючою пластиною, що розподіляє рідину по ширині борозни.

Прості трубчасті аплікатори мають суттєвий недолік — вони засмічуються при потраплянні ґрунту під час роботи або зупинки в полі. Для запобігання засмічення встановлюють індивідуальні зворотні клапани або клапани з пружинним закриттям, що відкриваються тільки при наявності тиску в системі.

Долотоподібний аплікатор

Для більш глибокого внесення і подачі рідини в ущільнений ґрунт використовують долотоподібні аплікатори — металеві елементи у формі долота або стрілки, що кріпляться до стійки культиватора і мають канал для подачі рідини всередині тіла. Отвір виходу рідини розташований у нижній частині долота або позаду нього.

Такі аплікатори значно міцніші за трубчасті, добре працюють на глибині і практично не засмічуються ґрунтом. Їх головний недолік — більша вартість і складніша заміна при пошкодженні. Долотоподібні аплікатори є стандартним вибором для переобладнання глибокорозпушувачів і важких культиваторів.

Дискові аплікатори і ніж-сошник

Для внесення між рядками без відкриття борозни використовують дискові аплікатори і ніж-сошники. Вузький диск або ніж прорізає ґрунт на задану глибину, рідина подається в розріз за диском і розріз закривається ґрунтом. Ця схема мінімально порушує ґрунтову структуру і є найкращим вибором для впровадження системи внесення між рядками зернових без значної ґрунтообробки.

Вибір насоса і розрахунок продуктивності

Підбір насоса для культиватора виконується за тими самими принципами, що і для сівалки, але з урахуванням специфіки культиватора — більшої ширини захвату і часто вищої швидкості роботи.

Формула розрахунку продуктивності: Q (л/хв) = ширина захвату (м) × швидкість (км/год) × норма (л/га) ÷ 600. Для культиватора шириною 9 метрів при швидкості 8 км/год і нормі 80 л/га: Q = 9 × 8 × 80 ÷ 600 = 9,6 л/хв плюс 25% запас = мінімум 12 л/хв. Для норми 150 л/га та самій конфігурації: Q = 9 × 8 × 150 ÷ 600 = 18 л/хв плюс запас = мінімум 23 л/хв.

Для культиваторів з нормами внесення до 150 л/га і шириною до 12 метрів оптимальним є мембранний насос продуктивністю 20–40 л/хв або перистальтичний насос для більш точного дозування. При вищих нормах або ширших машинах — відцентровий насос з гідравлічним приводом.

При виборі насоса для КАС — обов'язково враховуйте матеріали: корпус і мембрани з EPDM або PTFE, фітинги з нержавіючої сталі або поліпропілену. Алюміній, мідь і звичайна гума для КАС не підходять.

Система розподілу рідини по аплікаторах

Рівномірний розподіл рідини по всіх аплікаторах культиватора — одна з ключових технічних задач при переобладнанні. На відміну від сівалки, культиватор часто має більшу кількість робочих органів і ширший захват, що ускладнює рівномірний розподіл.

Колектор і розподільчі трубопроводи

Від насоса рідина надходить у головний колектор, звідки розгалужується по індивідуальних шлангах до кожного аплікатора. Для культиватора з широким захватом зазвичай використовують дворівневу систему: головний колектор по центру і два бокових підколектори, від яких йдуть індивідуальні лінії до аплікаторів.

Довжина шлангів від підколектора до кожного аплікатора повинна бути однаковою або різниця мінімальною — це забезпечує рівний гідравлічний опір і рівномірний розподіл. На практиці для культиваторів з непарною кількістю секцій часто використовують крапельниці або обмежувачі витрати на кожній лінії для вирівнювання потоку.

Фільтрація перед аплікаторами

Перед кожним аплікатором або перед підколектором встановлюють фільтр — це критично для запобігання засмічення вузьких отворів наконечників аплікаторів. Для КАС і РКД використовують фільтри з сітками з нержавіючої сталі або поліаміду, розмір комірки — не більше 0,5 мм. Засмічений аплікатор або нерівномірна подача в один рядок означає пряму втрату врожаю в цьому рядку.

Система управління нормою

Культиватор рухається зі змінною швидкістю — прискорення на прямій, сповільнення перед поворотом, зупинки при заправці. Без автоматичного регулювання норми реальна витрата на гектар буде нерівномірною: на поворотах — перевитрата, на прямих — недовнесення.

Мінімальна система управління нормою: датчик швидкості (від GPS або механічний на колесі культиватора) і контролер, що регулює оберти насоса або відкриття клапана пропорційно до швидкості. Витратомір замикає контур зворотного зв'язку і гарантує, що реальна витрата відповідає заданій.

Для культиваторів з підйомними секціями бажане автоматичне відключення подачі рідини при підйомі секцій на поворотах — аналог Section Control для обприскувача. Це запобігає потраплянню рідини на ґрунт на поворотних смугах і скорочує зайву витрату.

Бак і кріплення на культиваторі

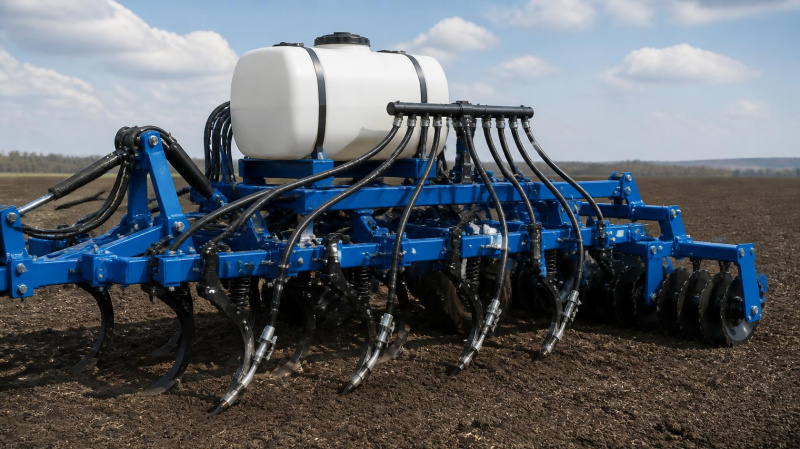

Бак для рідких добрив монтується на раму культиватора або на трактор. При монтажі на раму культиватора центр ваги наповненого бака повинен бути якомога нижче і ближче до центру машини — для збереження стійкості і рівномірного навантаження на всі секції. Бак місткістю 800–1500 літрів є типовим для більшості культиваторів.

Матеріал бака — поліетилен або нержавіюча сталь. Для КАС поліетиленовий бак є стандартним вибором: він легкий, хімічностійкий і не потребує внутрішнього покриття. Алюмінієві баки для КАС категорично не підходять.

При монтажі бака на трактор через навісну систему потрібно перевірити вантажопідйомність трактора з урахуванням маси порожнього і наповненого бака. Типова маса 1000-літрового бака з КАС — близько 1300 кг. Навісна система трактора і шини повинні бути розраховані на таке навантаження.

Типові помилки при переобладнанні культиватора

• Неправильна відстань аплікатора від рядка — при занадто малій відстані КАС потрапляє в кореневу зону або на вузол кущення зернових і спричиняє опіки. Мінімальна безпечна відстань від центру рядка — 12–15 см для зернових, 25–30 см для просапних.

• Відсутність зворотного клапана на аплікаторі — при зупинці трактора або підйомі секцій самоплив рідини продовжується і потрапляє в одну точку. Зворотний клапан або клапан з пружинним закриттям є обов'язковим на кожному аплікаторі.

• Нерівна довжина шлангів до аплікаторів — різний гідравлічний опір дає різну витрату по рядках. Перевіряйте довжину і діаметр кожної лінії при монтажі.

• Відсутність управління нормою за швидкістю — реальна норма на повороті може в 2–3 рази перевищувати задану. Контролер норми є не розкішшю, а необхідністю для рівномірного підживлення.

• Неправильні матеріали для КАС — алюмінієві деталі, латунні фітинги, EPDM-шланги без перевірки стійкості руйнуються за один сезон. Весь контур КАС — тільки PE, PP, нержавійка або PTFE.

• Недостатня фільтрація — засмічення аплікаторів у полі при культивації є дуже поширеною проблемою. Фільтр перед кожним підколектором і огляд після кожного дня роботи є обов'язковими.

Обслуговування системи після сезону

Після завершення робіт з КАС або РКД систему промивають чистою водою до повного видалення залишків добрива — не менше двох об'ємів бака. КАС, що залишилася в трубопроводах і аплікаторах, кристалізується при висиханні і закупорює вузькі отвори, а у металевих деталях спричиняє корозію. Після промивки систему консервують, аплікатори знімають і зберігають окремо.

Перед наступним сезоном перевіряють прохідність кожного аплікатора, стан шлангів, щільність з'єднань і калібрування системи управління нормою. Витрата через кожен аплікатор при стандартному тиску повинна бути однаковою — відхилення більш ніж на 10% вказує на часткове засмічення.

Висновок

Переобладнання культиватора під внесення КАС і рідких добрив — технологічно більш складна задача, ніж переобладнання сівалки, але й агрономічна ефективність вища: добриво потрапляє в активну кореневу зону в момент активного росту культури і засвоюється з максимальною ефективністю. Скорочення кількості проходів і суміщення підживлення з культивацією дають реальну економію операційних витрат і зменшують ущільнення ґрунту.

Правильний вибір схеми аплікатора під конкретний культиватор і культуру, якісний насос з хімічностійких матеріалів, рівномірний розподіл рідини по рядках і система управління нормою — чотири умови, що визначають успіх переобладнання. SprayForce виконує такі проекти під ключ і забезпечує підбір компонентів під конкретний тип культиватора і умови господарства.

FAQ — часті запитання

П: Яка відстань від рядка допустима при внесенні КАС культиватором?

В: Для просапних культур (кукурудза, соняшник) — мінімум 25–30 сантиметрів від центру рядка. Для зернових при міжрядній культивації — мінімум 12–15 сантиметрів. При менших відстанях КАС може потрапити на вузол кущення або в зону концентрованого коріння і спричинити хімічні опіки.

П: Чи підходить звичайний мембранний насос для роботи з КАС на культиваторі?

В: Так, якщо він укомплектований мембранами з EPDM або PTFE і корпусом з нержавіючої сталі або хімічностійкого пластику. Стандартні гумові мембрани і алюмінієві деталі для КАС не підходять. Перевіряйте специфікацію конкретної моделі насоса на сумісність з КАС перед покупкою.

П: Чи обов'язковий зворотний клапан на кожному аплікаторі?

В: Так, обов'язково. Без зворотного клапана при зупинці або підйомі секцій рідина самопливом продовжує надходити в одну точку. На поворотних смугах це призводить до локального передозування добрива і пошкодження рослин або ґрунтової мікрофлори.

П: Яку норму внесення КАС можна реалізувати через культиватор?

В: Типовий діапазон — 40–150 л/га залежно від культури і фази вегетації. Для кукурудзи у фазі 3–5 листків — 60–100 л/га КАС. Для пшениці при весняній культивації — 40–80 л/га. При нормах вище 120 л/га потрібно перевіряти безпечну відстань від рядка і тип аплікатора — концентрація аміаку зростає.

П: Чи можна вносити через культиватор РКД (рідкі комплексні добрива) разом з КАС?

В: Так, але тільки після перевірки їх сумісності. Деякі РКД при змішуванні з КАС утворюють осад або желеподібну масу, що засмічує аплікатори. Тест на сумісність у прозорій ємності — обов'язковий крок перед заповненням бака суміші.

П: Як перевірити рівномірність подачі по аплікаторах перед виїздом у поле?

В: Підставте мірні ємності під кожен аплікатор, запустіть насос при робочому тиску і виміряйте об'єм за фіксований час (1–2 хвилини). Витрата через усі аплікатори повинна бути однаковою з відхиленням не більше 5–10%. При більших відхиленнях перевіряйте засмічення фільтрів або нерівну довжину шлангів.
